Установка для промышленной сушки труб

Осенью 2023г наша компания завершает масштабный проект для нашего постоянного Заказчика (один из крупнейших трубных заводов в России). За ограниченный промежуток времени специалисты «СибМашПолимер» разработали проект и изготовили уникальную установку для промышленной сушки стальных труб.

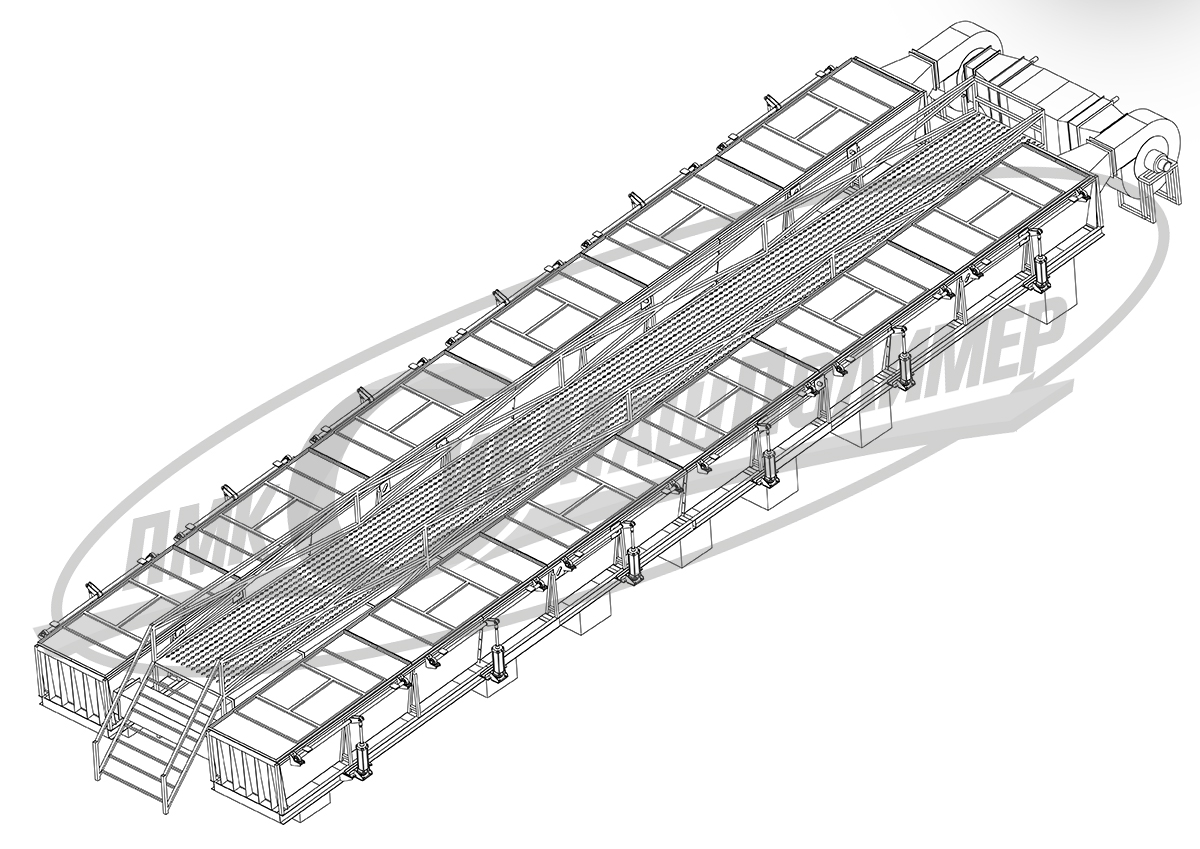

Установка для сушки труб



Сушило для труб предназначено для удаления влаги и других жидкостей из труб перед их последующей обработкой или использованием. Принцип работы установки заключается в том, что трубы подвергаются тепловой обработке, которая позволяет испарить влагу и другие жидкости из их поверхности и внутренних полостей. Сушильная установка состоит из двух тепловых камер в которых трубы подвергаются нагреву при определенной температуре и в течение определенного времени. После процесса сушки трубы готовы к последующей обработке или использованию без риска повреждения из-за наличия влаги.



При помощи крана пакет труб загружается в сушило, полное время сушки пакета составляет 15-90 минут. Сушке подвергаются трубы:

  • перед термообработкой в печах с защитной атмосферой;
  • в нагартованном состоянии на готовом размере после пассивации;
  • травленные на готовом размере после пассивации;
  • после нанесения смазки для теплой прокатки;
  • после снятия смазки для теплой прокатки;
  • после омыления с фосфатным подслоем перед оправочным волочением.



Процесс разработки и изготовления установки для сушки труб начинался с определения требований и спецификаций. Заказчик провел анализ производственного процесса и определил необходимые параметры, такие как скорость сушки, температура, размеры установки и другие.



После этого происходит разработка концепции установки. Инженеры создают 3D-модель, которая позволяет визуализировать конструкцию и проверить ее работоспособность. Они также проводят расчеты прочности и стабильности установки, чтобы убедиться, что она выдержит все нагрузки и условия эксплуатации.

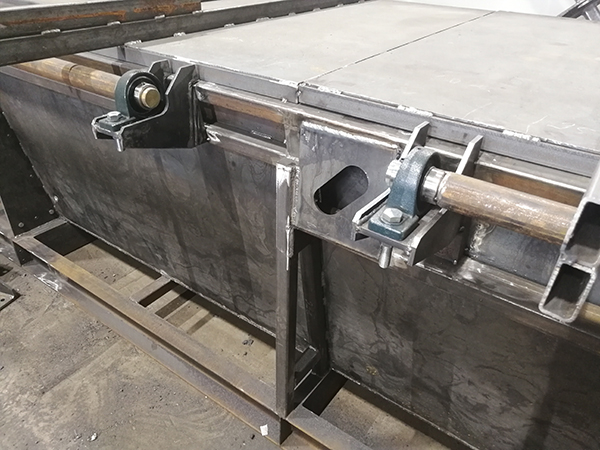

Сушило для трубМеханизм поднятия крышки



Далее начинается изготовление установки. Для этого специалистами нашего цеха металлообработки была проделана огромная работа по постройке сушильных камер сложной конструкции, а так же технологических трапов для обслуживания ванн. Имея сертификаты и удостоверения НАКС (Национальное Агенство Контроля Сварки), наши опытные сварщики обеспечивают впечатляющее качество сборки и надежность металлоконструкций. Этот процесс требует высокой квалификации, которой обладают наши специалисты, благодаря этому, мы можем гарантировать высокое качество и надежность наших металлоконструкций.

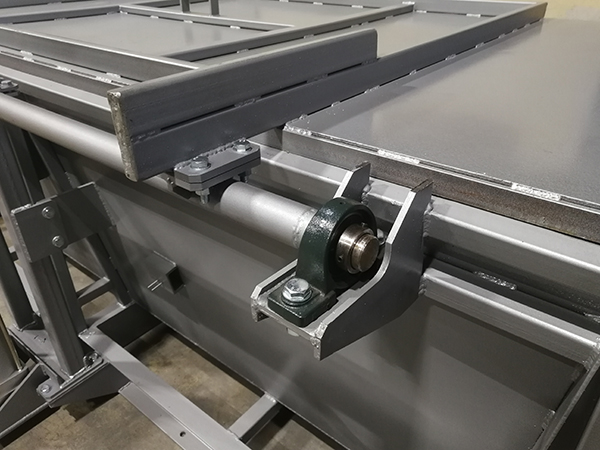

Пневматический механизмПроизводство промышленной сушильной установки



После изготовления основной конструкции установки, проводятся монтажные работы. Это включает в себя установку всех необходимых элементов, таких как нагревательные элементы, система циркуляции воздуха, пневматическая система подъема крышек камер и др. Все эти элементы должны быть правильно подключены и настроены для обеспечения эффективной работы установки.

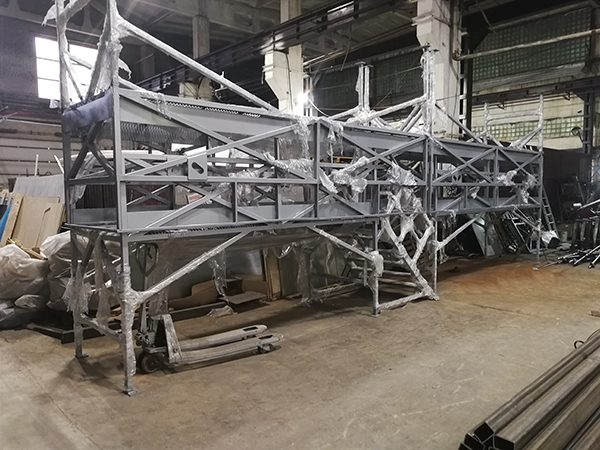

Трапы для обслуживания сушильной установкиСборка установки для сушки труб



После завершения монтажных работ проводится тестирование установки. Оно включает в себя проверку всех систем и элементов на работоспособность и соответствие требованиям. Также проводятся испытания на нагрузку и стабильность установки.



Технические характеристики:

  • Материал: Ст3 с антикоррозионным покрытием (цвет: серый);
  • Рабочая температура: +5...+180 С;
  • Рабочее давление: гидростатическое;
  • Рабочая среда: пар ;
  • Плотность рабочей среды: 940 кг/м3;
  • Конфигурация емкости: прямоугольная емкость с плоским приварным дном, открывающимися крышками (пневмопривод) (2 ванны между ваннами площадка обслуживания);
  • Геометрический объем емкости: 23м3;
  • Общие габариты системы (ДхШхВ): 20351х5464х2000
  • Габариты ёмкости (ДхШхВ): 17500х1400х1148 ;
  • Внутренние размеры ёмкости: 23 м3 ;
  • Расчетный ресурс:не менее 15 лет;
  • Комплектация:

- калорифер паров (1 шт.);
- вентилятор камеры (1 шт.);
- площадка обслуживания.
- воздуховод.
